出力 30~150 Ton
行程 38~258 mm
最大工作壓力 700 Bar
- 溢流閥在過載時保護油缸免受損壞
- 復合材料涂層，耐腐能力更強
- 外環螺紋更易安裝
- 雙作用油缸，回程速度快
- 空心柱塞設計，既可以用于推力，也可以配合工裝拉伸作業
- 安全閥在過載時進行保護
- 所有型號均帶快速接頭與防塵帽
- 防塵圈減少污染，延長液壓缸壽命

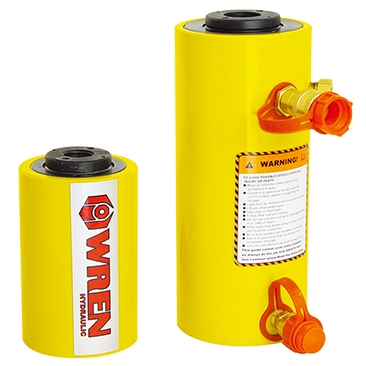

RRH系列 雙作用中空型液壓油缸選型表
|
升力 (Ton) |
行程 (mm) |
型號 |
最小高度 (mm) |
外徑 (mm) |
有效面積 (cm²) |
油缸容積 (cm³) |
柱塞直徑 (mm) |
中空直徑 (mm) |
重量 (Kg) |
|||
| 前進 | 后退 | 前進 | 后退 | 前進 | 后退 | |||||||
| 30 | 23 | 178 | RRH307 | 331 | 115 | 47.7 | 32.4 | 849 | 576 | 63 | 34 | 21 |
| 30 | 23 | 258 | RRH3010 | 431 | 115 | 47.7 | 32.4 | 1230 | 836 | 63 | 34 | 27 |
| 60 | 42 | 89 | RRH603 | 248 | 160 | 84.2 | 56.2 | 749 | 500 | 95 | 53 | 28 |
| 60 | 42 | 165 | RRH606 | 324 | 160 | 84.2 | 56.2 | 1389 | 927 | 95 | 53 | 35 |
| 60 | 42 | 257 | RRH6010 | 438 | 160 | 84.2 | 56.2 | 2164 | 1444 | 95 | 53 | 45 |
| 100 | 68 | 38 | RRH1001 | 166 | 212 | 135.2 | 87.1 | 513 | 331 | 127 | 79 | 33 |
| 100 | 68 | 76 | RRH1003 | 255 | 212 | 135.2 | 87 | 1027 | 661 | 127 | 78 | 61 |
| 100 | 68 | 153 | RRH1006 | 343 | 212 | 135.2 | 87 | 2068 | 1331 | 127 | 78 | 79 |
| 100 | 68 | 253 | RRH10010 | 443 | 212 | 135.2 | 87 | 3420 | 2201 | 127 | 78 | 106 |
| 150 | 75 | 200 | RRH1508 | 349 | 247 | 205 | 106.8 | 4100 | 2136 | 152 | 78 |
111 |
